Вопрос: Как настроить непрерывную запись видео на сетевое хранилище (samba сервер) или SD карту с камеры DCS-2103?

Ответ:

Примечание: непрерывная запись возможна только на samba сервер или SD карту.

Шаг 1: Откройте Web-браузер и введите в адресной строке IP-адрес камеры. Нажмите Enter.

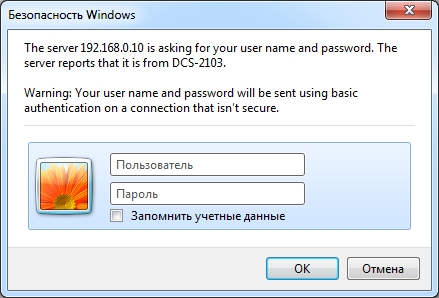

Шаг 2: Именем пользователя для учетной записи администратора является “admin”. Введите пароль администратора в соответствующем поле. Если пароль по умолчанию не был изменен, оставьте это поле пустым. Нажмите OK.

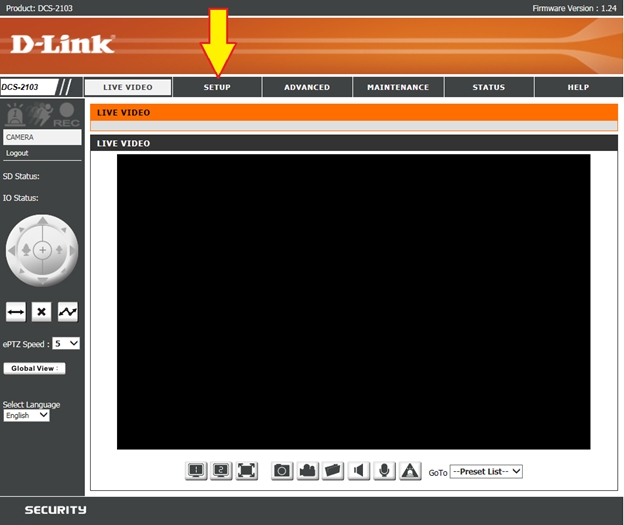

Шаг 3: Перейдите на вкладку Setup (Установка).

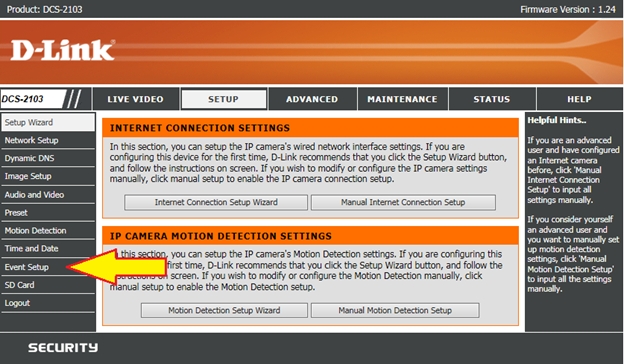

Шаг 4: В меню слева выберите Event Setup (Настройка события).

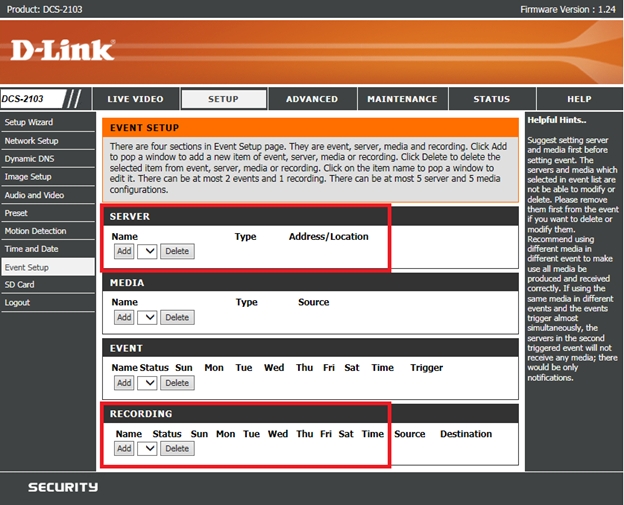

Шаг 5: Для настройки постоянной записи потребуются 2 раздела: SERVER (Сервер) и RECORDING (Запись).

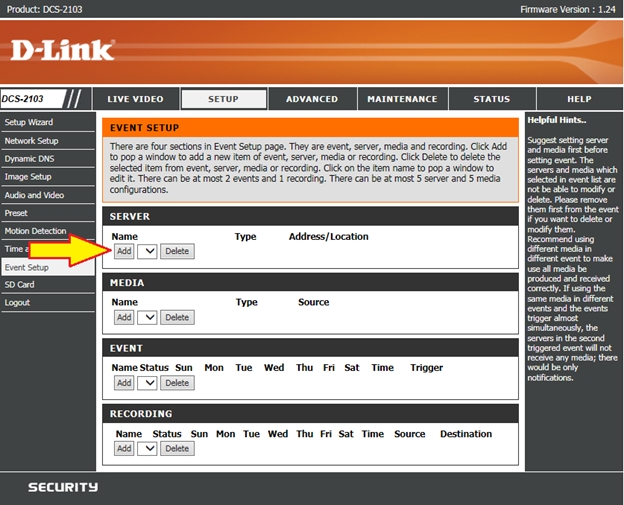

Шаг 6: Нажмите кнопку Add (Добавить) в разделе SERVER.

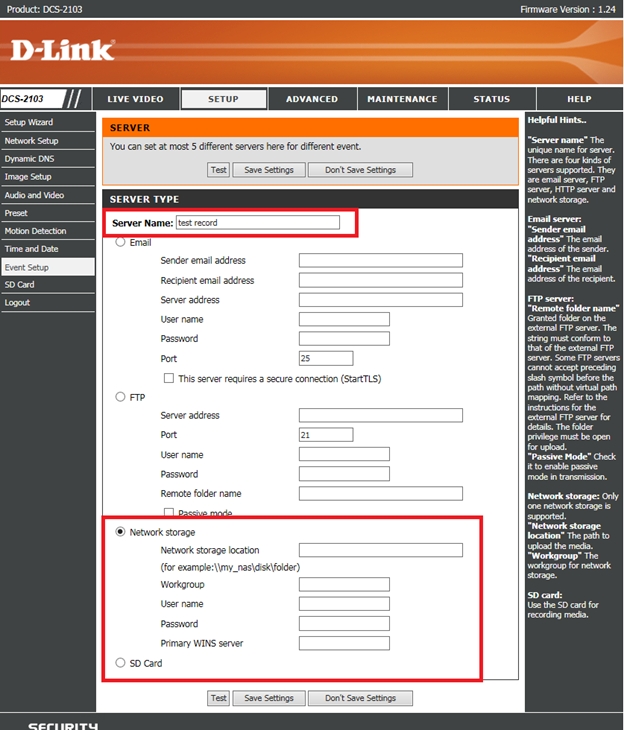

Шаг 7: Введите произвольное имя сервера в поле Server Name и выберите сервер для записи видео: Network storage (Сетевое хранилище) или SD Card (SD карта).

1) Network storage

Заполните следующие поля:

Network storage location – путь к сетевому ресурсу

Workgroup – имя рабочей группы

User name – логин для доступа к сетевому ресурсу (опционально)

Password – пароль для доступа к сетевому ресурсу (опционально)

Primary WINS server – адрес WINS сервера (опционально)

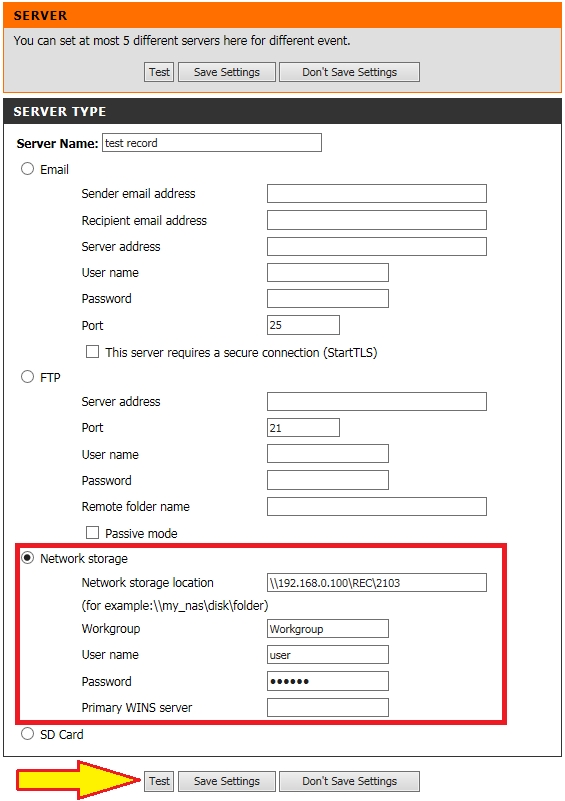

Нажмите кнопку Test, чтобы проверить доступность сервера и правильность введенных данных.

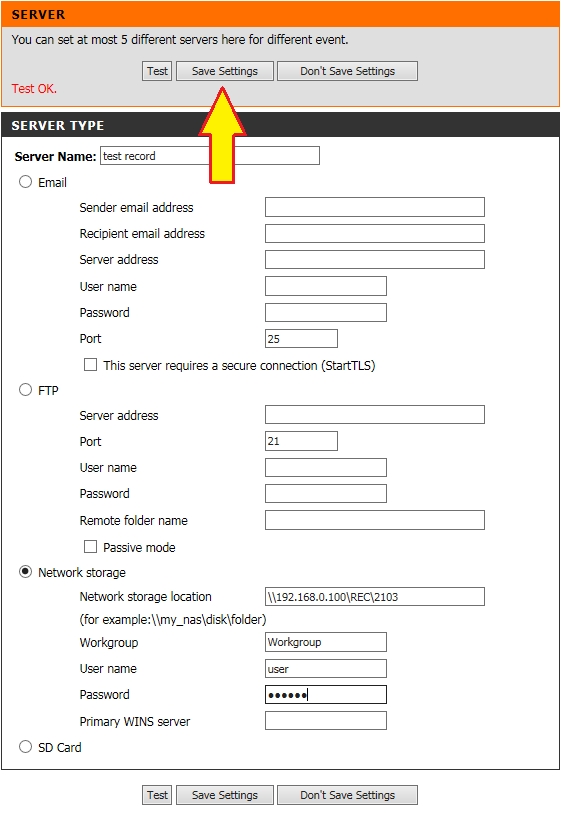

Если получаем сообщение Test OK, то настройки введены правильно и можно их сохранить, нажав кнопку Save Settings.

2) SD Card

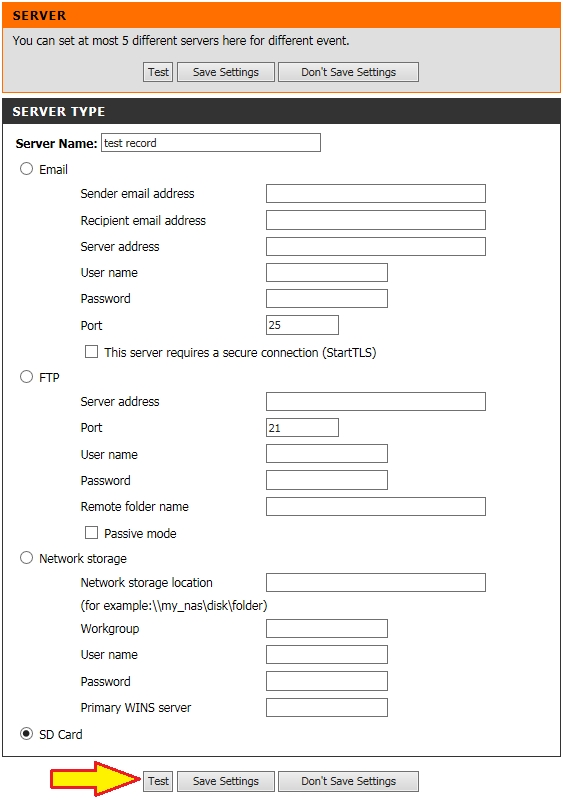

Для добавления в качестве сервера SD карты, установленной в камере, ставим точку напротив поля SD Card. Нажмите кнопку Test, чтобы проверить доступность сервера.

Примечание: убедитесь, что карта отформатирована и статус карты Ready в разделе SD Card.

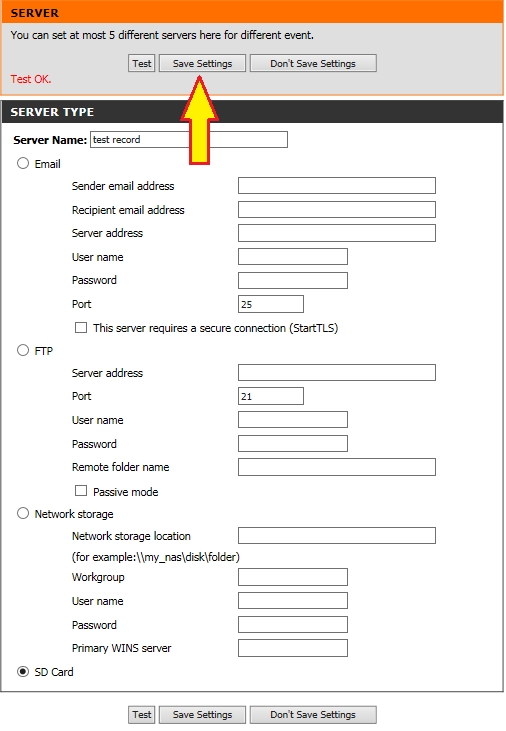

Если получаем сообщение Test OK, то настройки выполнены правильно и можно их сохранить, нажав кнопку Save Settings.

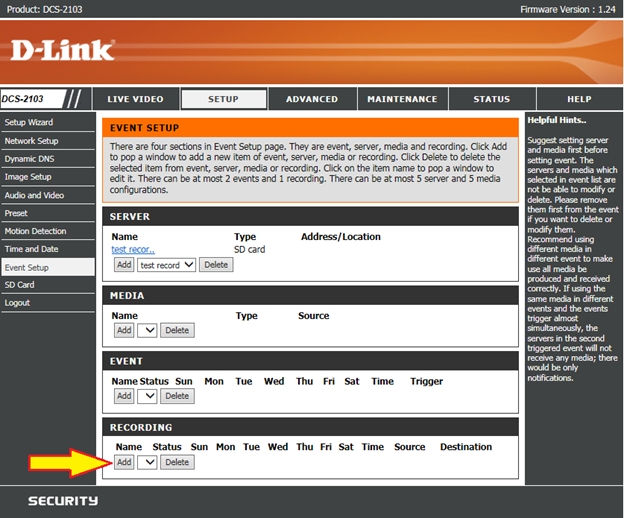

Шаг 8: После того, как сервер был добавлен, нажмите кнопку Add (Добавить) в разделе RECORDING.

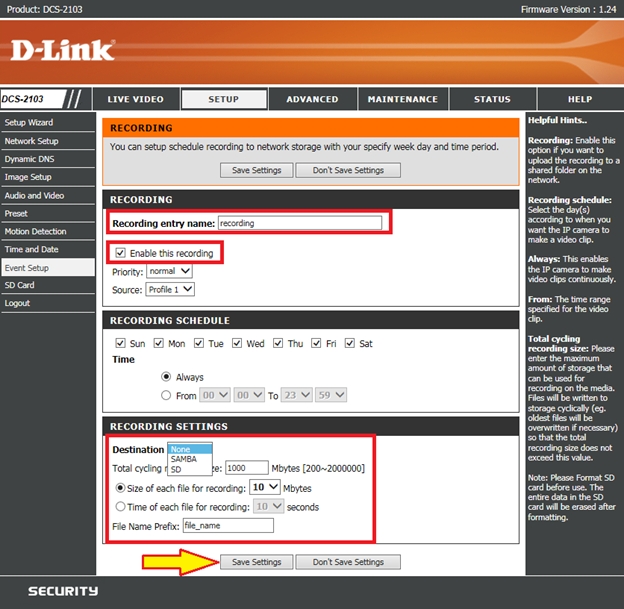

Шаг 9: Заполните следующие поля:

Recording entry name – информационное  поле "Имя" записи.

Enable this recording – включение/выключение записи. Если Вы установили в камеру новую карточку или хотите отформатировать ранее установленную, эту отметку нужно временно снять.

Priority – установка приоритета для этого события. Событие с более высоким приоритетом будет выполнено первым.

Source – источник потока, можно задать один из видео профилей, настроенный заранее.

Recording schedule – расписание записи. Здесь отмечаем дни и временной диапазон, когда нужно вести запись.

Destination – назначение. В выпадающем меню необходимо выбрать, куда будет осуществляться запись: на установленную карточку (SD) или SAMBA-сервер (SAMBA) созданные в предыдущем пункте.

Total cycling recording size – объем выделенного места для записи видео. Этим параметром Вы задаете, сколько камера может занять места в каталоге записи. По достижении заданного объема камера начнет стирать старые записи.

Алгоритм перезаписи камеры работает следующим образом: камера ориентируется на то пространство жесткого диска, которое занято пользователем;


((Used + Cam)*1024)/0,9 = "Total cycling recording size" (Mb)
где Used (Gb) - объем, занятый информацией на диске
Cam (Gb) - объем, отводимый под камеру

Size of each file for recording – ограничение размера файла по выбранному объему.

Time of each file for recording – ограничение длительности записи в файл по выбранному времени.

File Name Prefix – добавление префикса в начале названия файлов.

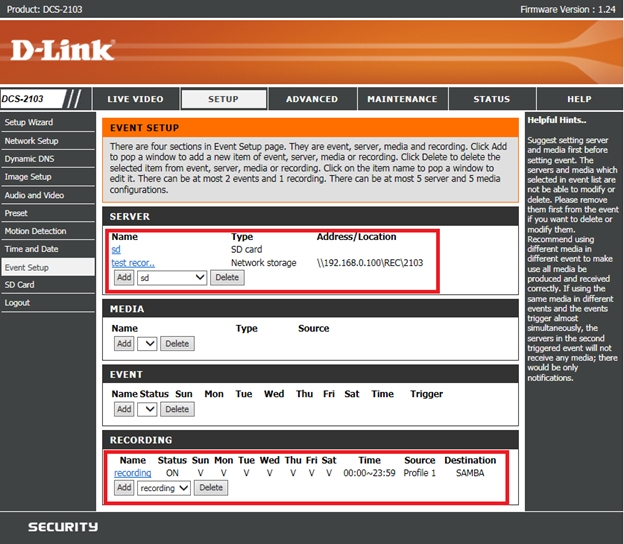

Шаг 10: Далее нажимаем кнопку Save settings для сохранения текущих настроек. После завершения всех настроек раздел Event Setup будет выглядеть, как показано ниже и при этом будет осуществляться непрерывная запись видео на заданный сервер.
