1. С помощью браузера Internet Explorer зайдите на WEB-интерфейс камеры.

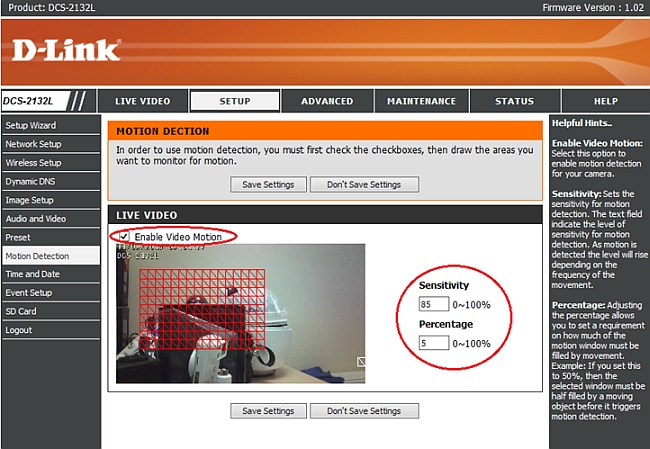

2. Перейдите на вкладку SETUP (вверху) а затем выберите раздел Motion Detection (слева). В открывшемся меню включите датчик движения, выберите область обнаружения движения и установите необходимые параметры обнаружения.





Enable Video Motion – включение/выключение датчика движения

Нажимаем левую кнопку мыши на изображении камеры и выделяем необходимую область для обнаружения движения.

Sensitivity – чувствительность срабатывания датчика движения

Percentage – процент изменения изображения в выбранной области, при котором будет срабатывать датчик движения

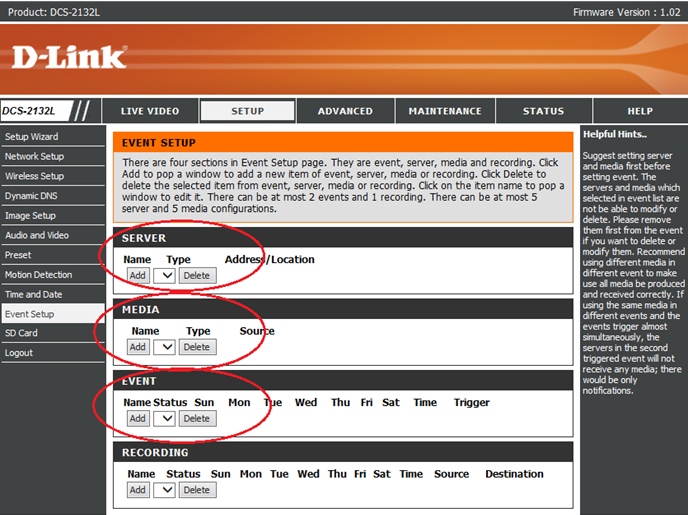

3. Перейдите на вкладку SETUP (вверху) а затем выберите раздел Event Setup (слева)





В открывшемся меню доступно 4 подраздела:

- SERVER

- MEDIA

- EVENT

- RECORDING



Для настройки записи по событию нам потребуется сконфигурировать 3 из них. Это подраздел SERVER, MEDIA и EVENT.

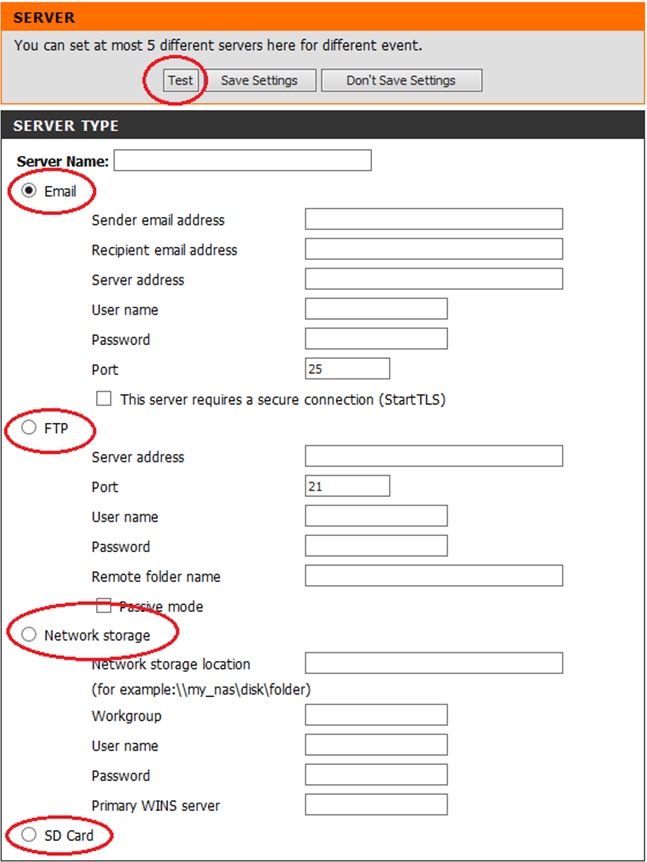

4. Нажимаем кнопку Add в подразделе SERVER и создаем желаемый сервер для записи видео. В открывшемся окне выбираем тип сервера, заполняем необходимые поля и выставляем нужные значения.



Email

Sender email address – адрес электронной почты с которого будут отправляться сообщения

Recipient email address – адрес электронной почты, на который будут отправляться сообщения

Server address – адрес сервера электронной почты, на котором зарегистрирован адрес отправителя

User name – логин для доступа к почтовому ящику отправителя.

Password – пароль для доступа к почтовому ящику отправителя

Port – порт, для доступа к серверу электронной почты отправителя (по умолчанию 25)



Примечание: адрес отправителя и получателя электронной почты можно указать один и тот же.



FTP

Server address – IP адрес FTP сервера

Port – порт FTP сервера (по умолчанию 21)

User name – логин для доступа к FTP серверу

Password – пароль для доступа к FTP серверу

Remote folder name – имя папки на FTP сервере, в которую будут сохраняться скриншоты или видеоклипы. Папка должна быть доступна для записи

Passive mode – включите эту опцию, если доступ к FTP серверу осуществляется в пассивном режиме



Network storage

Network storage location – путь к сетевому ресурсу

Workgroup – имя рабочей группы

User name – логин для доступа к сетевому ресурсу (опционально)

Password – пароль для доступа к сетевому ресурсу (опционально)

Primary WINS server – адрес WINS сервера (опционально)



SD Card

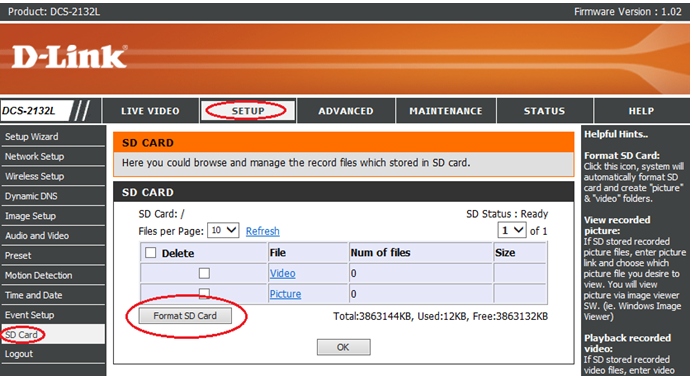

Перед созданием сервера SD Card – отформатируйте установленную SD карту непосредственно из интерфейса камеры в меню SETUP (вверху) >> SD Card (слева)





5. Затем нажимаем кнопку Test в верхней части страницы для проверки доступности  сервера и правильности введенных данных. Если получаем сообщение Test OK, то данные введены корректно. Нажимаем кнопку Save Settings.

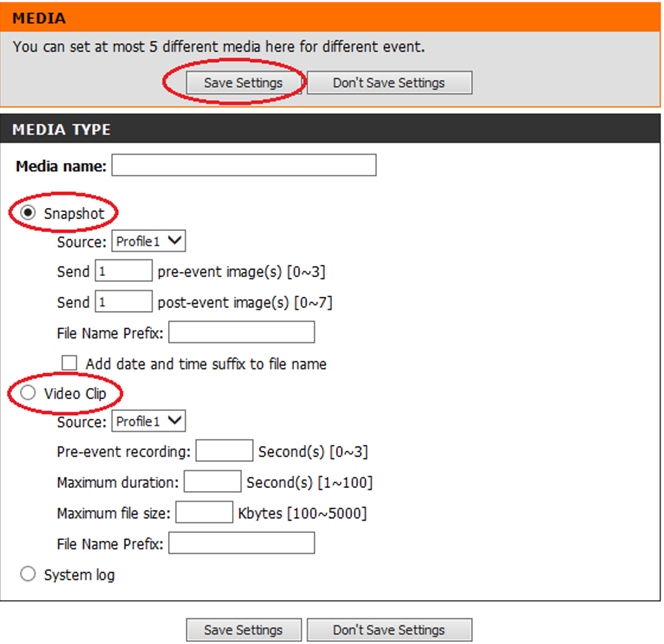

6. Нажимаем кнопку Add в подразделе MEDIA и выбираем тип данных для сохранения, заполняем необходимые поля и выставляем нужные значения.



Snapshot

Source – выбор профиля с настройками качества изображения

Send pre-event image – количество скриншотов, которые будут сохранены перед обнаружением события.

Send post-event image – количество скриншотов, которые будут сохранены после завершения регистрации события

File Name Prefix – добавление префикса в начале названия файлов

Add data and time suffix – добавление метки даты и времени в название файла



Video Clip

Source – выбор профиля с настройками качества изображения

Pre-event recording – количество секунд предзаписи до срабатывания события

Maximum duration – максимальная продолжительность по времени одного видео файла

Maximum file size – максимальный объем одного видео файла

File Name Prefix – добавление префикса в начале названия файлов

Нажимаем кнопку Save Settings.

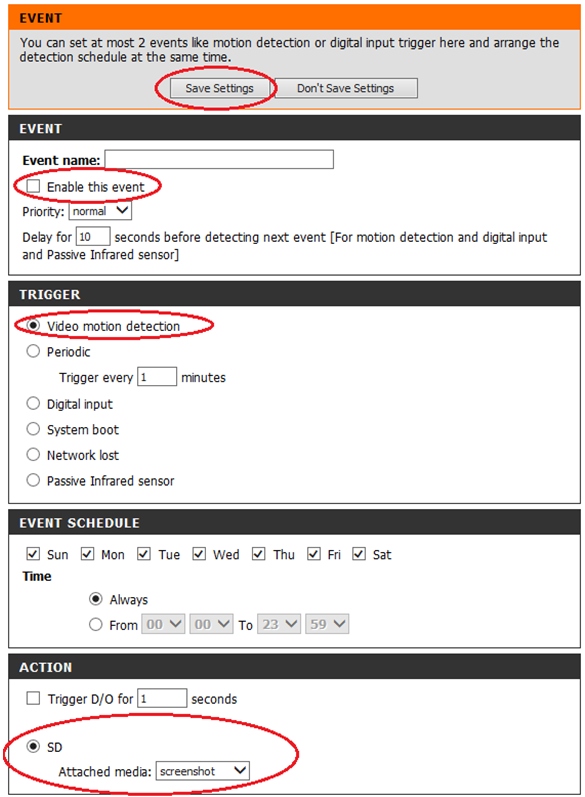

7. Нажимаем кнопку Add в подразделе EVENT и создаем событие, по которому данные будут записываться на сервер.



Event name – произвольное имя создаваемого события

Enable this event – включение/выключение записи по событию.

Video motion detection – включение записи по срабатыванию датчика движения

Event Shedule – устанавливаем расписание работы записи по событию

Action – выбираем ранее созданный сервер (пункт 4) и ранее созданный тип данных (пункт 6)

Нажимаем кнопку Save Settings.

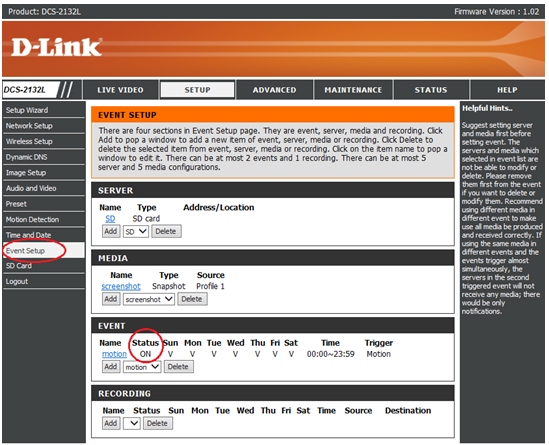

8. Когда все настройки будут выполнены, подраздел Event Setup будет выглядеть, как показано ниже и будет осуществляться запись скриншотов или видео по срабатыванию датчика движения.
