Click'n'Connect позволяет провести пошаговую настройку основных параметров маршрутизатора, включая соединение с сетью Интернет, параметры работы беспроводной сети и выбор порта для подключения ТВ-приставки.

При включении маршрутизатора в первый раз или при обращении к его Web-интерфейсу после восстановления настроек по умолчанию Вам будет предложено сменить заводской пароль для доступа к Web-интерфейсу.



1. Задайте пароль, содержащий буквы латинского алфавита (A-z) и/или цифры (0-9).

Пароль для доступа к Web-интерфейсу не может совпадать с именем пользователя admin.

Сменив пароль, нажмите Готово.

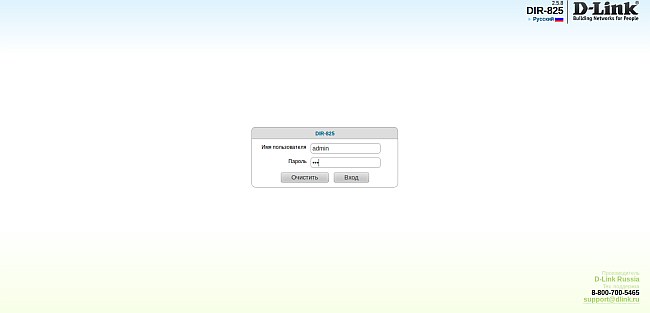

2. В открывшемся окне введите имя пользователя admin и свой новый пароль.

Для продолжения нажмите Вход. Чтобы стереть ранее введенные значения, нажмите Очистить.

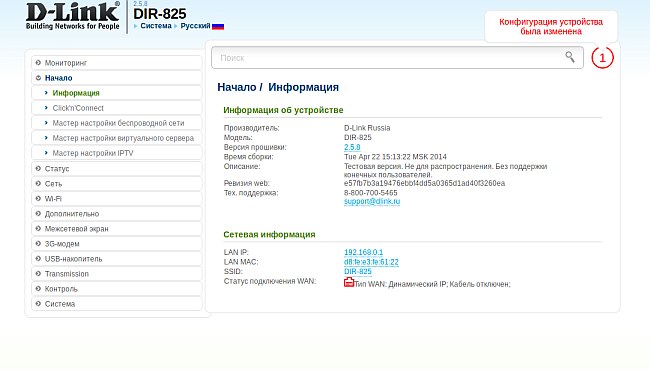

Далее откроется основное меню настройки.

3. Используйте уведомление Конфигурация устройства была изменена в правом верхнем углу экрана, чтобы сохранять внесенные изменения.





4. Чтобы перейти к настройке с помощью Click’n’Connect, нажмите на соответствующую ссылку в основном меню слева в разделе Начало.

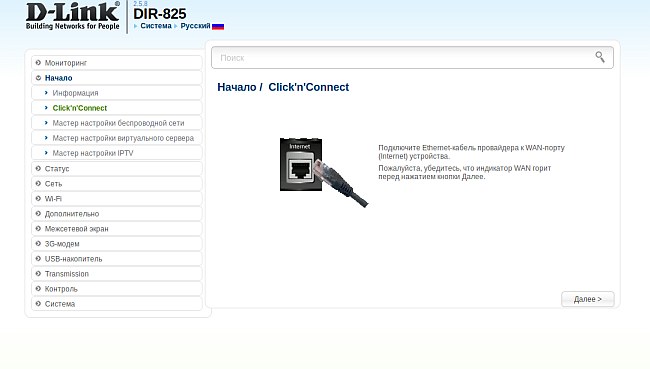

5. На первом шаге Вам будет предложено подключить Ethernet-кабель к WAN-порту маршрутизатора. Если кабель подключен, нажмите Далее.

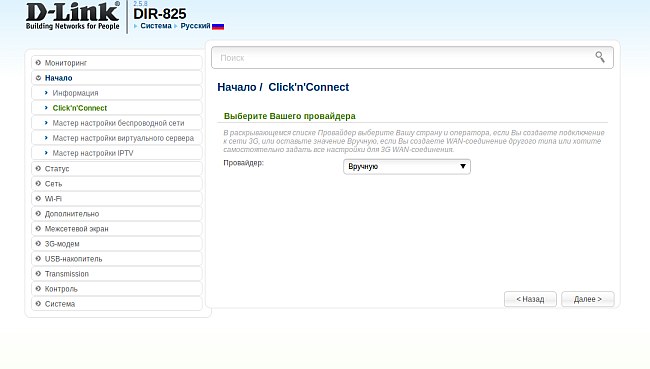

6. Раздел выбора провайдера предназначен для настройки 3G-соединений. В данном случае он нам не потребуется. Оставьте значение Вручную и нажмите Далее.



На устройствах без USB-порта данная страница не предусмотрена.

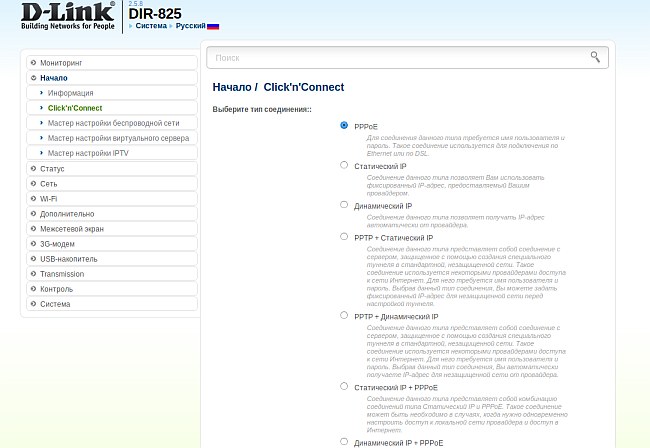

7. На следующей странице будет предложено выбрать тип соединения. Уточните у своего интернет-провайдера, какой тип соединения должен быть настроен. В данном примере рассматривается настройка соединения PPPoE.



Выберите необходимый тип соединения и нажмите Далее.

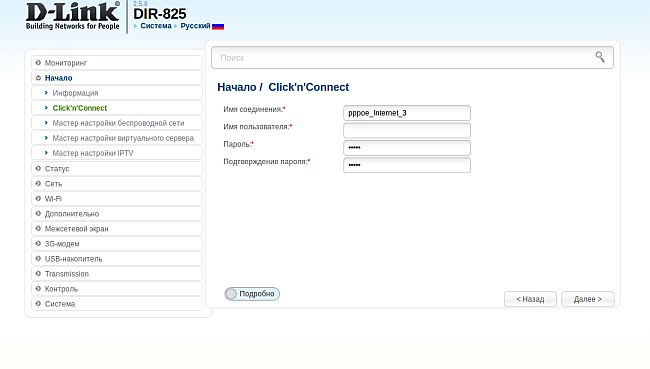

8. На следующей странице потребуется ввести учетные данные из договора с провайдером:

- имя пользователя;

- пароль и подтверждение пароля.

Также здесь можно изменить название соединения.





Если потребуется изменить специфические параметры подключения, в нижней части страницы нажмите Подробно.

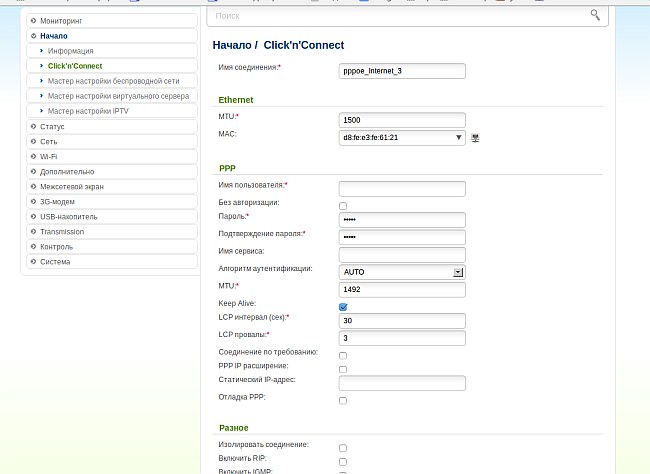

На открывшейся странице будет представлен более подробный список параметров, доступных для редактирования. В частности, многие провайдеры осуществляют проверку физического адреса (MAC-адреса) на абонентских устройствах. Можно скопировать адрес Вашей сетевой карты, нажав на значок порта справа от поля MAC.

Не рекомендуется менять что-либо в этом разделе, если этого не требует провайдер.





9. Нажмите Далее, чтобы продолжить

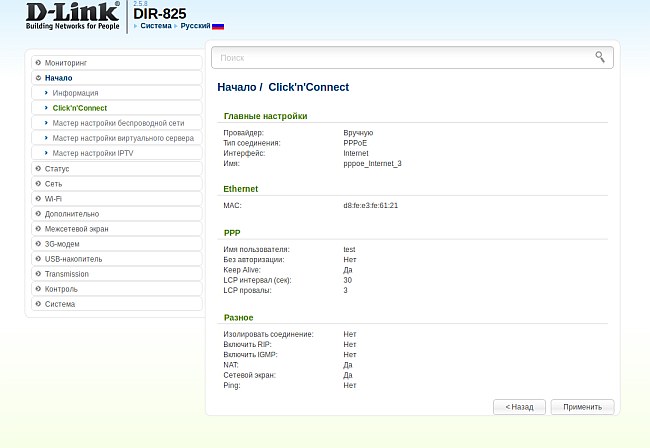

10. Открывшаяся страница носит информативный характер и отображает выполненные настройки. Если Вы нашли ошибку, нажмите Назад, чтобы вернуться к редактированию.

Для продолжения нажмите Применить.

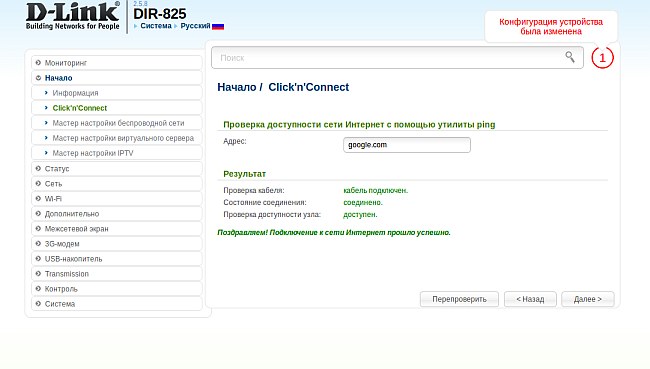

11. На следующей странице будет выполнена проверка доступности заданного узла в сети Интернет (по умолчанию google.com). По результатам проверки можно судить о правильности выполненных настроек соединения.





12. Нажмите Далее, чтобы продолжить, или Назад, если требуется вернуться к редактированию.

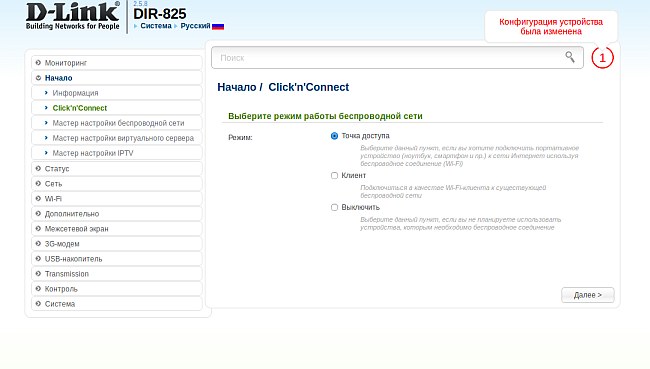

13. Следующим этапом в настройке является редактирование параметров беспроводной сети.

На выбор доступно 3 варианта:

В режиме «Точка доступа» маршрутизатор создает беспроводную сеть, к которой могут подключаться и получать доступ в Интернет различные Wi-Fi-устройства.

В режиме «Клиент» маршрутизатор подключается к существующей беспроводной сети в качестве клиента.

Режим «Выключить» позволяет отключить беспроводную сеть на устройстве.



В данном примере рассмотрим режим «Точка доступа». Выберите его и нажмите Далее.



14. На следующей странице будет предложено сменить название Вашей беспроводной сети (SSID).

Рекомендуется использовать буквы латинского алфавита (A-z) и цифры (0-9) для лучшей совместимости с беспроводными клиентами.

Задайте название для Вашей сети и нажмите Далее.

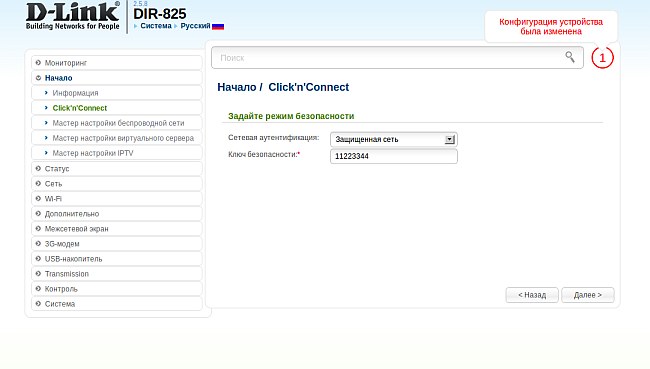

15. В поле Сетевая аутентификация выберите Открытая сеть или Защищенная сеть.

В первом случае сеть останется незащищенной, и маршрутизатор разрешит подключение к беспроводной сети всем пользователям без запроса авторизации. Соответственно, каждый клиент в радиусе действия Вашей сети сможет получить доступ к сети Интернет и локальным ресурсам.



Рекомендуется выбрать значение Защищенная сеть. В этом случае при попытке подключения пользователям потребуется ввести пароль, заданный в поле Ключ безопасности.

Пароль должен содержать не менее 8 символов, рекомендуется использовать буквы латинского алфавита (A-z) и цифры (0-9) для лучшей совместимости с беспроводными клиентами.





16. Нажмите Далее, чтобы продолжить.

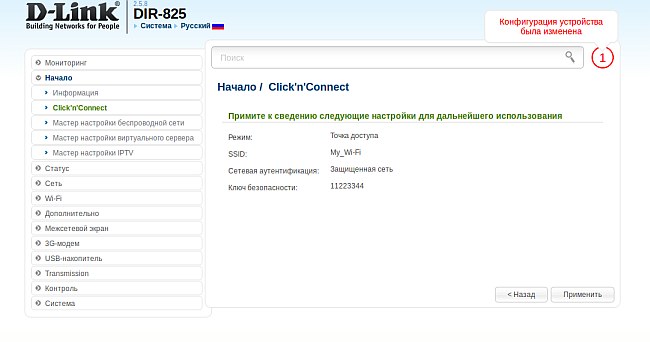

17. На следующей странице будет представлена информация о выполненных настройках беспроводной сети маршрутизатора. Запомните или запишите эти параметры, они потребуются для подключения клиентов к беспроводной сети.





18. Нажмите Применить, чтобы продолжить, или Назад для редактирования настроек Wi-Fi.

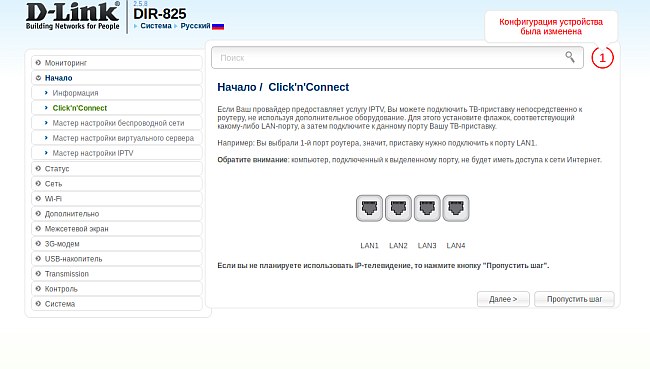

19. Следующим этапом настройки является выделение порта для ТВ-приставки (STB).

Если приставка не используется, нажмите Пропустить шаг.

Если используется – подключите ее к свободному порту, выберите его в предложенном графическом списке и нажмите Далее.

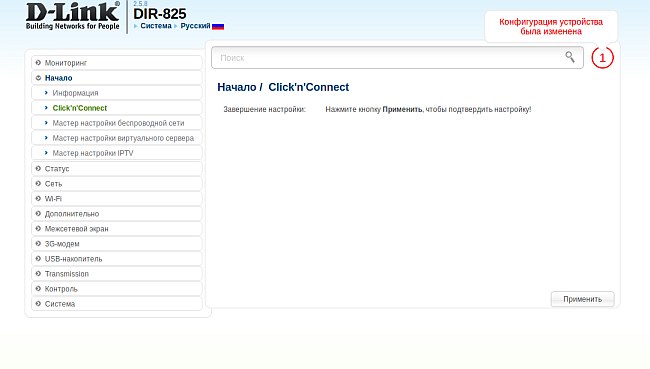

20. На следующей странице нажмите Применить для сохранения настроек.

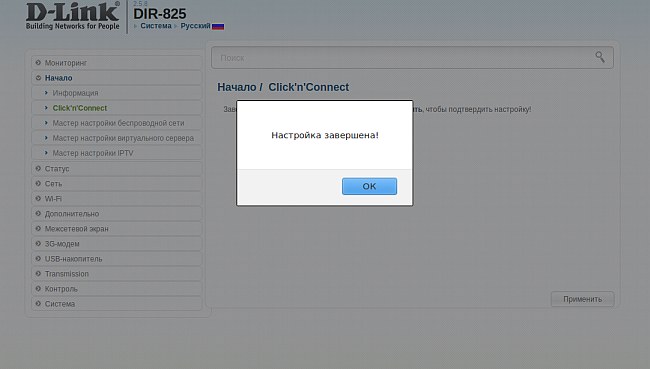

21. Далее маршрутизатор сообщит о завершении настройки. Нажмите ОK.



На этом базовая настройка завершена, устройство готово к работе.
